PZ41H排渣閘閥
PZ41H排渣閘閥適用于灰漿排放系統管路上，切斷或接通管路中灰水混合物。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品名稱：排渣閘閥
產品型號：PZ41H
公稱通徑：DN50～DN500
結構形式：閘板式
公稱壓力：1.6Mpa～6.4Mpa
連接方式：法蘭
適用溫度：-20oC～+150oC～425oC～550oC
驅動方式：手動、傘齒輪、電動、氣動、液動
閥體材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油、蒸汽、灰渣、煤渣、礦漿
PZ41H、PZ941H排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～350℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。其他排渣閘閥：電動排渣閘閥，高溫排渣閘閥，陶瓷排渣閘閥，傘齒輪排渣閘閥。
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接；
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠；
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻；
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性；
6、中大口徑設置滾動軸承，啟閉輕松。
設計標準 | 結構長度 | 壓力-溫度 | 連接法蘭 | 試驗和檢驗 | 產品標識 |
GB/12234 | GB/12221 | GB/9131 | JB/T74-90 | JB/T9092-1999 | JB/T7928 |
型號 | 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | |
強度試驗 | 密封試驗 | ||||
1.6 | 2.4 | 1.8 | 22.0 | ≤350 | 灰水混合物、渣水比1：6 |
2.5 | 3.8 | 2.8 | 27.5 | ||
4.0 | 6.0 | 4.4 | 35.2 | ||
6.4 | 9.6 | 7.1 | 22.0 | ||
閥體 | 閥蓋 | 支架 | 閥板 | 閥桿 | 閥座 | 密封環 | 填料 | 閥桿螺母 | 適用介質 | 適用溫度 |
WCB | WCB | WCB | WCB+耐磨合金WCB+陶瓷 | 2Cr13 | WCB+耐磨合金WCB+陶瓷 | 增強柔性石墨 | ZCuAI10Fe3 | 煤、灰渣、泥漿 | 350 | |

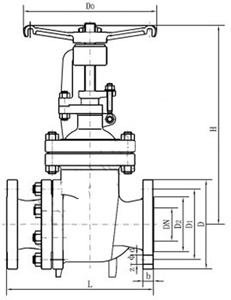

DN | L | D | D1 | D2 | b | z×d | f | H | H1 |
50 | 250 | 165 | 102 | 99 | 20 | 4×18 | 3 | 420 | 335 |
80 | 280 | 200 | 133 | 132 | 22 | 8×18 | 3 | 615 | 510 |
100 | 300 | 220 | 180 | 158 | 24 | 8×18 | 3 | 805 | 685 |
150 | 350 | 285 | 240 | 212 | 28 | 8×22 | 3 | 952 | 790 |
200 | 400 | 340 | 295 | 268 | 30 | 12×22 | 3 | 1085 | 885 |
250 | 450 | 405 | 355 | 320 | 32 | 12×26 | 3 | 1235 | 1015 |
300 | 500 | 460 | 410 | 370 | 34 | 12×26 | 4 | 1450 | 1190 |
350 | 550 | 520 | 470 | 430 | 38 | 16×26 | 4 | 1640 | 1350 |
400 | 600 | 580 | 525 | 482 | 40 | 16×30 | 4 | 1798 | 1460 |
450 | 650 | 640 | 585 | 532 | 44 | 21×30 | 4 | 1980 | 1620 |
500 | 700 | 715 | 650 | 585 | 46 | 20×33 | 4 | 2190 | 1800 |
