Q61F全焊接球閥
全焊接球閥能長期可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q61F
公稱通徑：DN15～DN1200
公稱壓力：1.6Mpa～6.4Mpa
適用溫度：-20～232℃～350℃～550℃
閥體材質：WCB、鑄鋼、碳鋼、不銹鋼
適用介質：水、油、燃氣及某些腐蝕性液體
結構形式：球形
連接方式：焊接式
驅動方式：手動、蝸輪、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI
用途：1、城市燃氣：烯氣輸出管道、主干線及各支線供應管道等
2、集中供熱：大型供熱設備輸出管線、主干線、支線
3、熱交換機：管道廈各回路啟閉
4、鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道
5、各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道
1、一體式焊接球閥，不會有外部泄漏等到現象
由于閥座是由碳纖維增強特氟隆密封環及蝶懺王簧構成的，所以對壓力和溫度的變化適應能力強、在標準壓力
和溫度范圍內不會產生任何攜滑。
2、球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高
由于閥體材料跟管道材質一樣，不會出現應力不均，也不會山由于地震及車輛經過地面時而產生變形，管道老化
3、密封環本體采用含量20%Carbon（碳素）自~RPTFE材質，保障完全無泄漏（0%）。
4、直埋式焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工
程時間可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度
5、球體的加工精度非常精密，操作輕便，無不良干涉
編號 | 部件名稱 | 材料 | |
1 | 閥體 | 碳鋼 | ST35 8 |
2 | 閥桿腔 | 碳鋼 | ST35,8 |
3 | 球體 | 不銹鋼 | Ss304 |
4 | 閥桿 | 不銹鋼 | As304 |
5 | 密封圈 | 特氟隆 | PTFE+20%℃ |
6 | 蝶型墊片 | 錳鋼 | 65Mn |
7 | 手柄 | 碳鋼 | WC8 |
8 | 0型圈 | 氟橡膠 | FPM |
9 | 襯套 | 四氟 | PTFE |
| |||
1 | 公稱壓力 | 1 6~6 4MPa | |
2 | 工作溫度 | -40℃~+220℃ | |
3 | 檢測標準 | AP I598標準進行測試 | |

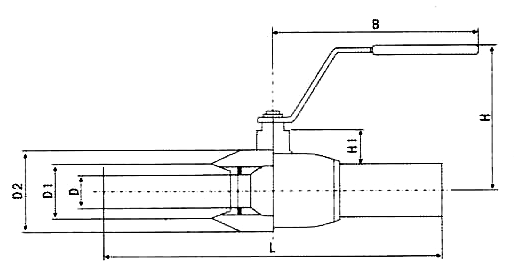

DN | PN | L | D | D1 | D2 | H | B | H1 | 重量 （kg） |
10 | 40 | 230 | 10 | 17.2 | 33.7 | 98 | 145 | 22 | 0.5 |
15 | 40 | 230 | 10 | 21.3 | 33.7 | 98 | 145 | 22 | 0.5 |
20 | 40 | 230 | 15 | 26.9 | 42.4 | 103 | 145 | 23 | 0.7 |
25 | 40 | 230 | 20 | 33.7 | 48.3 | 118 | 145 | 34 | 1.0 |
32 | 40 | 260 | 25 | 42.4 | 60.3 | 121 | 145 | 33 | 1.4 |
40 | 404 | 260 | 32 | 48.3 | 70.0 | 120 | 190 | 43 | 1.8 |
50 | 40 | 300 | 40 | 60.3 | 88.9 | 127 | 190 | 44 | 2.6 |
65 | 25 | 300 | 50 | 76.1 | 101.6 | 159 | 280 | 62 | 4.4 |
80 | 25 | 300 | 65 | 88.9 | 121.0 | 171 | 280 | 68 | 5.6 |
100 | 25 | 325 | 80 | 114.3 | 14.0 | 218 | 280 | 101 | 8.4 |
125 | 25 | 325 | 100 | 139.7 | 177.8 | 252 | 400 | 101 | 13.4 |
150 | 25 | 350 | 125 | 168.3 | 219.1 | 272 | 600 | 107 | 18.0 |
200 | 25 | 390 | 150 | 219.7 | 273 | 300 | 900 | 123 | 36.3 |
