Q41F46襯氟球閥 產品特點

襯四氟球閥基本系列為Q41F46型，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
（1）采用FEP襯里層的球閥,具有較好的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它強腐蝕性質；
（2）采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統的通球掃線和管路維護；
（3）啟閉件球件與閥桿鑄（鍛）為一體，制止了由于壓力變化引起閥桿沖出承壓件內的可能性；
（4）結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，模壓工藝不同，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
（5）兩段、三段式構可適應多種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線方便維護、維修。

Q41F46襯氟球閥 技術規范

Q41F46襯氟球閥 主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		ZT	WCB	CF8	CF8M	CF3	CF3M
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

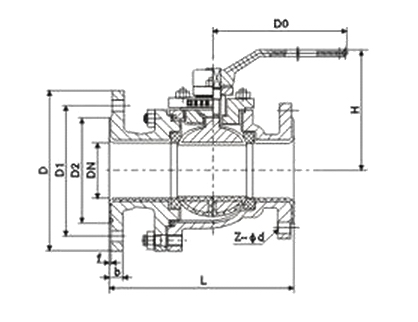

Q41F46襯氟球閥 外形結構圖
