公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質(zhì)

空氣、水、蒸氣、煤氣、油品等。

驅(qū)動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨

代號

X

J

YBX

F

GX

FJ

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

適用工作溫度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

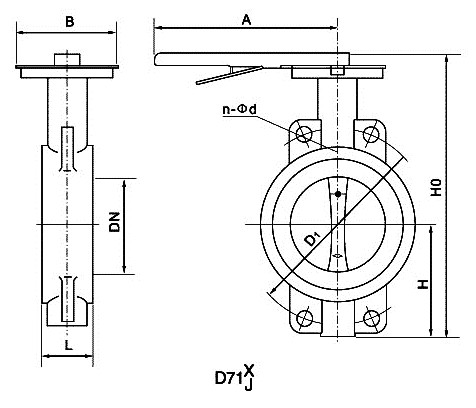

0.6MPa

1.0MPa

1.6MPa

毫米mm

英寸inch

L

H

H0

A

B

D1

n-Φd

D1

n-Φd

D1

n-Φd

50

2

43

63

235

270

65

110

4-Φ14

125

4-Φ18

125

4-Φ18

65

21/2

46

70

250

270

65

130

4-Φ14

145

4-Φ18

145

4-Φ18

80

3

46

83

275

270

65

150

4-Φ18

160

8-Φ18

160

8-Φ18

100

4

52

105

316

270

65

170

4-Φ18

180

8-Φ18

180

8-Φ18

125

5

56

115

340

310

65

200

8-Φ18

210

8-Φ18

210

8-Φ18

150

6

56

137

376

310

65

225

8-Φ18

240

8-Φ22

240

8-Φ22

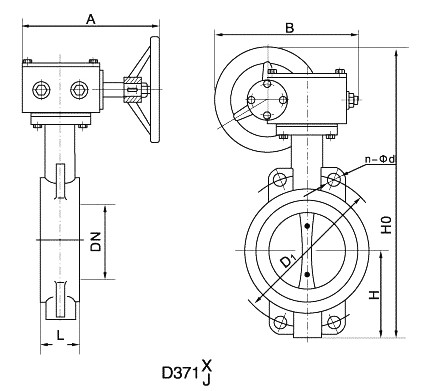

0.6MPa

1.0MPa

1.6MPa

毫米mm

英寸inch

L

H

H1

A

B

D1

n-Φd

D1

n-Φd

D1

n-Φd

50

2

43

63

306

180

200

110

4-Φ14

125

4-Φ18

125

4-Φ18

65

21/2

46

70

321

180

200

130

4-Φ14

145

4-Φ18

145

4-Φ18

80

3

46

83

346

180

200

150

4-Φ18

160

8-Φ18

160

8-Φ18

100

4

52

105

387

180

200

170

4-Φ18

180

8-Φ18

180

8-Φ18

125

5

56

115

411

180

200

200

8-Φ18

210

8-Φ18

210

8-Φ18

150

6

56

137

447

270

280

225

8-Φ18

240

8-Φ22

240

8-Φ22

200

8

60

164

572

270

280

280

8-Φ18

295

8-Φ22

295

12-Φ22

250

10

68

206

646

270

280

335

12-Φ18

350

12-Φ22

355

12-Φ26

300

12

78

230

738

380

420

395

12-Φ22

400

12-Φ22

410

12-Φ26

350

14

78

248

761

380

420

445

12-Φ22

460

16-Φ22

470

16-Φ26

400

16

102

289

877

450

470

495

16-Φ22

515

16-Φ26

525

16-Φ30

450

18

114

320

938

480

490

550

16-Φ22

565

20-Φ26

585

20-Φ30

500

20

127

343

993

480

490

600

20-Φ22

620

20-Φ26

650

20-Φ33

600

24

154

413

1131

480

490

705

20-Φ26

725

20-Φ30

770

24-Φ36

700

26

165

478

1476

640

660

810

24-Φ26

840

24-Φ30

840

24-Φ36

800

28

190

525

1533

640

660

920

24-Φ30

950

24-Φ33

950

24-Φ39

900

32

203

585

1655

750

860

1020

24-Φ30

1050

28-Φ33

1050

28-Φ39

1000

36

216

640

1765

850

900

1120

28-Φ30

1160

28-Φ36

1170

28-Φ42

1200

40

254

755

1995

850

900

1340

32-Φ33

1380

32-Φ39

1390

32-Φ48

1400

56

279

910

2310

1000

925

1560

36-Φ36

1590

36-Φ42

1590

36-Φ48

1600

64

318

1030

2595

1000

925

1760

40-Φ36

1820

40-Φ48

1820

40-Φ55

1800

72

356

1140

2810

1100

980

1970

44-Φ39

2020

44-Φ48

2020

44-Φ55

2000

80

406

1250

3100

1100

980

2180

48-Φ42

2230

48-Φ48

2230

48-Φ60
