• D373W渦輪金屬硬密封對夾蝶閥 產品說明

產品名稱：金屬硬密封對夾蝶閥

產品型號：D373H

公稱通徑：DN50～DN1000

閥座密封：合金、司太立、不銹鋼

公稱壓力：1.0Mpa～4.0MPa

連接方式：對夾式

適用溫度：-20oC～+150oC～425oC

驅動方式：手動、蝸輪、電動、氣動

閥體材質：鑄鋼、不銹鋼

制造標準： 國標GB、德國DIN、美國API、ANSI

適用介質：水、油、蒸汽、氣體、粉體、液體

D373W金屬硬密封對夾蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。

• D373W渦輪金屬硬密封對夾蝶閥 產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；

3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；

4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；

6、耐高溫、耐低溫、耐腐蝕性。

• D373W渦輪金屬硬密封對夾蝶閥 采用標準

設計標準 :GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

• D373W渦輪金屬硬密封對夾蝶閥 技術參數

• D373W渦輪金屬硬密封對夾蝶閥 主要零件材質

• D373W渦輪金屬硬密封對夾蝶閥 三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

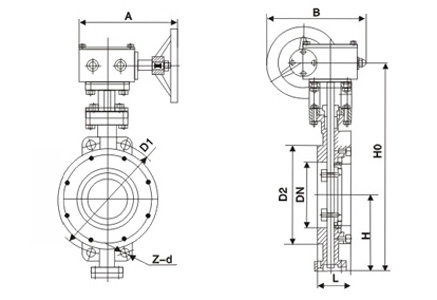

• D373W渦輪金屬硬密封對夾蝶閥 PN0.6MPa～PN1.0MPa連接尺寸
