公稱壓力

PN1.6 2.5 4.0 MPa (高壓可定制)

泄漏量

軟密封:不泄漏

硬密封:≤額定流量的10-5

執行機構

可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構

流量特性

快開特性

可調范圍

DN10-80

DN100-150

250:1

350:1

閥體形式

整體式鍛造、整體式鑄造

連接形式

超薄法蘭式、對夾式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

適用溫度

密封面

PTFE≤180℃、PPL≤300℃、硬密封≤450℃

配置執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

填料

V型PTFE四氟填料、柔性石墨

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

密封試驗

1.1

1.76

2.75

4.4

低壓氣密試驗0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

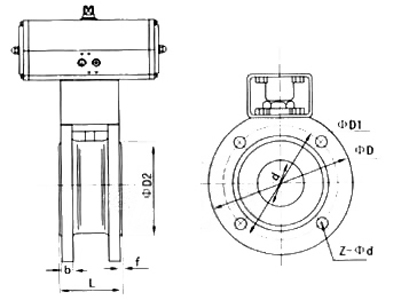

d

L

L1

L2

~H

D

D1

D2

B

f

N-Md

15

15

32

141

71

177

95

65

46

14

2

4-M12

20

20

38.5

141

71

182

105

75

56

14

2

4-M12

25

25

45

141

71

187

115

85

65

16

2

4-M12

32

29

55

159

83

223

140

100

76

16

3

4-M16

40

38

62

211

95

231

150

110

84

18

3

4-M16

50

46

72

248

107

258

165

125

99

20

3

4-M16

65

62

95

248

107

273

185

145

118

22

3

4-M16

80

76

120

269

123

303

200

160

132

24

3

8-M16

100

92

145

345

152

333

220

180

156

24

3

8-M16

125

110

200

409

172

380

250

210

184

26

3

8-M16

150

145

225

438

187

432

285

240

211

26

3

8-M20
