DQ941F電動低溫球閥
DQ941F電動低溫球閥常用于低溫和深冷介質的管理系統。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：DQ941F,DQ941H
通徑規格：DN15～DN250mm
結構形式：直通鑄造閥
閥體材料：不銹鋼
公稱壓力：PN10、PN16、PN25
適用溫度：-40℃～ -196℃
應用范圍：低溫和深冷介質
設計與制造 | GB122237 |
結構長度 | GB12221 |
法蘭尺寸 | GB9113 JB79 |
壓力-溫度 | GB9131 |
試驗-檢驗 | GB/T13927 JB/T9092 |
電動低溫球閥執行器技術參數 | Q941F電動低溫球閥閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
輸出力矩 | 50N?M～2000N?M | 公稱壓力 | PN1.6、2.5MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | LCB、LC3、CF8 |
動作時間 | 15秒/30秒/60秒 | 球體材質 | 304不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | 改性PTFE |
手動操作 | 附帶手柄操作 | 溫 度 | LCB≤-46℃、LC3≤-101℃、CF8≤-196℃ |
限 位 | 電氣、機械二重限位 | 結構型式 | 法蘭 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 乙烯、液氧、液氫、液化天然氣等 |
輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特 點 | 耐低溫、開關靈活、密封 |
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥 座 | 聚四氟乙烯，加坡纖增強聚四氟乙烯，對位聚笨 | ||||||
墊片 | 聚四氟乙烯，不銹鋼/柔性石墨，齒形墊片 | ||||||
閥桿座 | 聚四氟乙烯，不銹鋼/柔性石墨 | ||||||
填料 | 聚四氟乙烯，增強柔性石墨 | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -40～150 | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 | ||

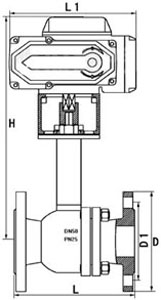

1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法蘭 DQ41 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法蘭 RF DQ41 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
