您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
電動粉塵蝶閥
電動粉塵蝶閥

電動粉塵蝶閥

電動粉塵蝶閥專用水泥、粉塵、粉末等粉體介質的場合。

在線訂購
產品詳情

  • 電動粉塵蝶閥 產品說明

通徑規格：DN50～DN500

結構形式：垂直板式

閥體材料：壓鑄鋁合金

連接方式：?jiǎn)畏ㄌm、雙法蘭

公稱壓力：PN10、PN16

適用溫度：-15℃～100℃

應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料


  • 電動粉塵蝶閥 技術性能

公稱通徑

DN100-DN400

壓力(Mpa)

0-0.2

主要零件

閥體

壓鑄鋁合金

閥板

碳鋼內襯板，覆以耐磨高分子材料

密封圈

丁晴橡膠（NBR）

適用介質

水泥、泥漿、粉體

適用溫度(℃)

-15～100


  • 電動粉塵蝶閥 產品特點

1.單法蘭蝶閥，帶有頂部法蘭及折邊部件，適用于連接柔性套管。

2.雙法蘭蝶閥，頂部及底部為相同的法蘭。

3.采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高。

4.旋轉閥板采用高分子材料，耐磨損。

5.組件少，輕質，便于搬運。


  • 電動粉塵蝶閥 外形尺寸

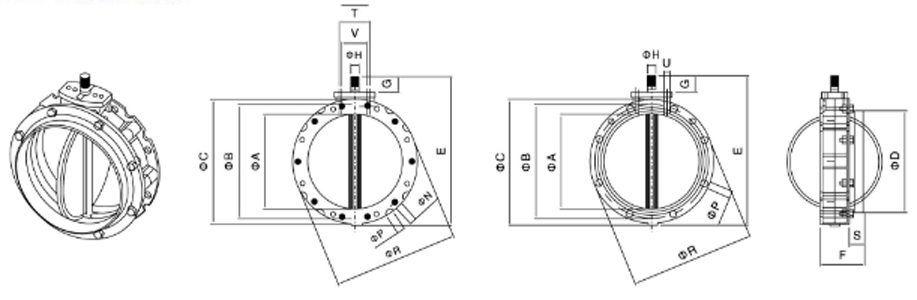

1.單法蘭粉塵蝶閥 外形尺寸

電動粉塵蝶閥(圖1)

型號

φA

φB

φC

φD

E

F

G

φH

φH孔徑×數量

φP外凹槽直徑×數量

φR

S

T

U

V

Z

KG

BL1F100

95

180

220

105

250

115

35

22×19

14×4

20×4

220

40

80

M12

50

M10

4

BL1F150

150

200

228

163

290

115

35

22×19

14×4

20×4

228

40

80

M12

50

M10

5

BL1F200

200

250

278

213

340

115

35

22×19

14×4

20×4

278

40

80

M12

50

M10

6.5

BL1F250

250

300

328

263

390

115

35

22×19

14×8

20×8

328

40

80

M12

50

M10

7.5

BL1F300

300

350

378

313

440

115

35

22×19

14×8

20×16

378

40

80

M12

50

M10

9

BL1F350

350

400

440

363

530

123

50

28×25

14×8

20×8

440

40

80

M12

50

M10

16

BL1F400

400

470

530

413

580

123

50

28×25

14×8

20×16

530

40

80

M12

50

M10

20.5

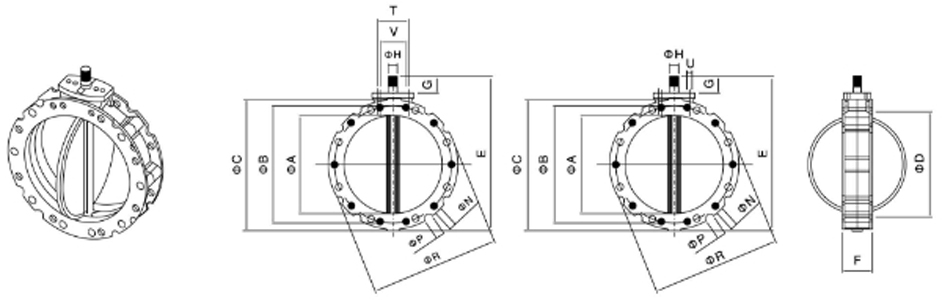

2.雙法蘭粉塵蝶閥 外形尺寸

電動粉塵蝶閥(圖2)

型號

φA

φB

φC

E

F

G

φH

φH孔徑×數量

φP外凹槽直徑×數量

φR

T

U

V

Z

KG

BL2F100

95

180

220

250

77

35

22×19

14×4

20×4

220

80

M12

50

M10

4

BL1F150

150

200

228

290

77

35

22×19

14×4

20×4

228

80

M12

50

M10

5

BL2F200

200

250

278

340

77

35

22×19

14×4

20×4

278

80

M12

50

M10

6.5

BL2F250

250

300

328

390

115

35

22×19

14×8

20×8

328

80

M12

50

M10

7.5

BL1F300

300

350

378

440

115

77

22×19

14×8

20×16

378

80

M12

50

M10

9

BL2F350

350

400

440

530

85

50

28×25

14×8

20×8

440

80

M12

-

-

16

BL2F400

400

470

530

580

85

50

28×25

14×8

20×16

530

80

M12

-

-

20.5
