D973W電動硬密封對夾蝶閥
D973W電動硬密封對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：D973W/H
公稱通徑：DN50-DN600
公稱壓力：0.6MPa-4.0MPa
適用溫度：-20℃-425℃
適用介質：水、油、蒸汽等
閥體材質：碳鋼、不銹鋼
連接方式：對夾連接
設計標準 | GB/T 12238-1989 |
法蘭標準 | GB/T 9113.1-2000；GB/T9115.1-2000;GB/T 9115.2-2000 |
結構長度 | GB/T 12221-1989 |
壓力試驗 | GB/T 13927-1992;JB/T 9092-1999 |
公稱通徑 | DN(mm) | DN50~DN2000 | DN50~DN500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用溫度 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
適用介質 | 碳鋼:-29℃~425℃ 不銹鋼:-40℃~600℃ | |||||
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
閥座密封圈 | 不銹鋼、多層次、聚內脂、抗磨材料 |
閥桿 | 2Cr13.1Cr13不銹鋼、鉻鋼 |
填料 | 柔性石墨 |

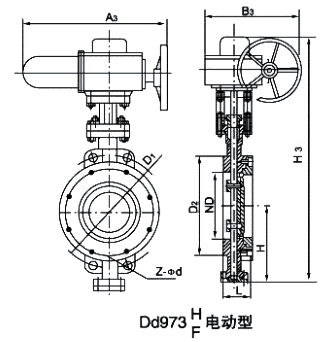

主要連接及外形尺寸(mm)
公稱通徑DN | 結構長度標準（標準值） | 外形尺寸（參考值） | 連接尺寸（標準值） | 參考 重量 D373H (kg) | |||||||
H | Dd973H | PN0.6MPa | PN1.0MPa | ||||||||
毫米mm | 英寸inch | L | H3 | A3 | B3 | D1 | Z-Φd | D1 | Z-Φd | ||
50 | 2 | 43 | 112 | 530 | 250 | 255 | 110 | 4-Φ14 | 125 | 4-Φ18 | 12 |
65 | 21/2 | 46 | 115 | 530 | 250 | 255 | 130 | 4-Φ14 | 145 | 4-Φ18 | 13 |
80 | 3 | 49 | 120 | 565 | 250 | 255 | 150 | 4-Φ18 | 160 | 8-Φ18 | 15 |
100 | 4 | 56 | 138 | 600 | 250 | 255 | 170 | 4-Φ18 | 180 | 8-Φ18 | 17 |
125 | 5 | 64 | 164 | 640 | 250 | 255 | 200 | 8-Φ18 | 210 | 8-Φ18 | 27 |
150 | 6 | 70 | 175 | 705 | 300 | 315 | 225 | 8-Φ18 | 240 | 8-Φ22 | 29 |
200 | 8 | 71 | 215 | 775 | 300 | 315 | 280 | 8-Φ18 | 295 | 8-Φ22 | 45 |
250 | 10 | 76 | 243 | 945 | 300 | 315 | 335 | 12-Φ18 | 350 | 12-Φ22 | 69 |
300 | 12 | 83 | 285 | 1070 | 300 | 315 | 395 | 12-Φ22 | 400 | 12-Φ22 | 86 |
350 | 14 | 92 | 320 | 1140 | 300 | 315 | 445 | 12-Φ22 | 460 | 16-Φ22 | 122 |
400 | 16 | 102 | 350 | 1210 | 300 | 315 | 495 | 16-Φ22 | 515 | 16-Φ26 | 141 |
450 | 18 | 114 | 350 | 1335 | 575 | 714 | 550 | 16-Φ22 | 565 | 20-Φ26 | 191 |
500 | 20 | 127 | 380 | 1415 | 575 | 714 | 600 | 20-Φ22 | 620 | 20-Φ26 | 260 |
600 | 24 | 154 | 435 | 1605 | 656 | 810 | 705 | 20-Φ26 | 725 | 20-Φ30 | 380 |
700 | 28 | 165 | 480 | 1844 | 656 | 810 | 810 | 24-Φ26 | 840 | 24-Φ30 | 450 |
800 | 32 | 190 | 530 | 2040 | 656 | 810 | 920 | 24-Φ30 | 950 | 24-Φ33 | 650 |
900 | 36 | 203 | 595 | 2255 | 785 | 863 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | 830 |
1000 | 40 | 216 | 650 | 2380 | 785 | 863 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | 1050 |
1200 | 48 | 254 | 775 | 2640 | 785 | 863 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | 1400 |
1400 | 56 | 279 | 870 | 2886 | 810 | 890 | 1560 | 36-Φ36 | 1590 | 36-Φ42 | 1900 |
1600 | 64 | 440 | 1000 | 3156 | 810 | 890 | 1760 | 40-Φ36 | 1820 | 40-Φ48 | 2900 |
1800 | 72 | 490 | 1110 | 3421 | 830 | 930 | 1970 | 44-Φ39 | 2020 | 44-Φ48 | 4000 |
2000 | 80 | 540 | 1250 | 3685 | 850 | 940 | 2180 | 48-Φ42 | 2230 | 48-Φ48 | 5300 |
